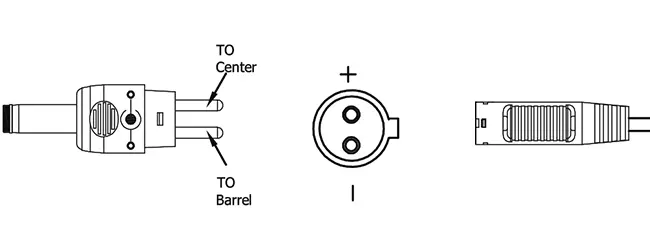

GlobTek bietet Geräte ab Lager mit dem T00 Stecksystem. Dieses neuartige System ermöglicht den schnellen Versand von Prototypen oder kleinen Mengen Netzgeräte mit gebräuchlichen Ausgansspannungen und -strömen, die gleichzeitig die wichtigsten Größen der Hohlstecker abdecken. In der folgenden Tabelle werden die Standard- und Nichtstandardoptionen dargestellt, die als Teil dieses Systems verfügbar sind. Dieses System ermöglicht sowohl die positive als auch die negative Polarität im Innern des Steckers.
Die T00-Adapter können ohne Spezialwerkzeug nicht wieder entfernt werden.
Umspritzte Versionen dieser und vieler anderer Steckertypen sind zu höheren Kosten und längerer Lieferzeit erhältlich.
| Part # | CROSS REFERENCE | OUTER DIAMETER | INNER DIAMETER | PIN | LENGTH | FORM FACTOR | MALE/FEMALE | INCLUDED IN T00 KIT | TIP COLOR |
| T-K-11-S(R) | Philmore® 204/2049 | 3.5 | 1.3 | - | 11 | STRAIGHT | Female | x | Blue |
| T-EJ2-95-S(R) | Philmore® 240 plug | 4 | 1.7 | - | 9.5 | STRAIGHT | Female | Order Separately | Brown |
| T-EJ3-95-S(R) | Philmore® 275 plug | 4.75 | 1.7 | - | 9.5 | STRAIGHT | Female | Order Separately | Red |
| T-C-95-S(R) | Switchcraft® 722A | 5.5 | 2.1 | - | 9.5 | STRAIGHT | Female | Order Separately | Yellow |
| T-C-12-S(R) | Switchcraft® 722A | 5.5 | 2.1 | - | 12 | STRAIGHT | Female | x | Yellow |
| T-L-95-S(R) | Switchcraft® 712A | 5.5 | 2.5 | - | 9.5 | STRAIGHT | Female | Order Separately | Black |
| T-L-12-S(R) | Switchcraft® 712A | 5.5 | 2.5 | - | 12 | STRAIGHT | Female | x | Black |
| T-EJ4-95-S(R) | Philmore® 255 plug | 5.5 | 3.3 | 1 | 9.5 | STRAIGHT | Female | Order Separately | Orange |
| T-EJ1-95-S(R) | Philmore® 235 plug | 2.35 | 0.7 | 9.5 | STRAIGHT | Female | Order Separately | Yellow | |
| T-3.2-0.9-9.0-S(R) | CUI PP3-017/ PP-017 | 3.2 | 0.9 | 9 | STRAIGHT | Female | Order Separately | Black | |
| T-P-S-STER-14(R) | CUI SP-3501 | 3.5 | - | Stereo | 14 | STRAIGHT | Male | Order Separately | - |
| T-P-S-MONO-14(R) | CUI MP3-3501 | 3.5 | - | Mono | 14 | STRAIGHT | Male | Order Separately | - |
| T-S-S-MONO-11(R) | CUI MP3-2501 | 2.5 | - | Mono | 11 | STRAIGHT | Male | Order Separately | - |
| T-S-S-STER-11(R) | CUI SP-25401 | 2.5 | - | Stereo | 11 | STRAIGHT | Male | Order Separately | - |
| Cord Part No | End A Plug | End B Plug | Length (mm) |
| T007001M0T00(R) | T00 | T00 | 1000 |
| T007002M5T00(R) | T00 | T00 | 2500 |
| T007005M0T00(R) | T00 | T00 | 5000 |
| LMP7001M0T00(R) | 5.5 X 2.5MM MALE JACK | T00 | 1000 |
| LMP7002M5T00(R) | 5.5 X 2.5MM MALE JACK | T00 | 2500 |
| LMP7005M0T00(R) | 5.5 X 2.5MM MALE JACK | T00 | 5000 |
| CMP7001M0T00(R) | 5.5 X 2.1MM MALE PLUG | T00 | 1000 |
| CMP7002M5T00(R) | 5.5 X 2.1MM MALE PLUG | T00 | 2500 |
| CMP7005M0T00(R) | 5.5 X 2.1MM MALE PLUG | T00 | 5000 |
| T001185182M50A00IP21SR | T00 | IP21 SR | 2500 |
